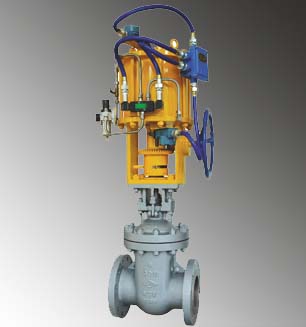

ZSDⅡC(DX)氣動平行切斷動芯閘閥(手輪中間式)
結構特點及工作原理：
1.執行機構的輸出力通過閥桿作用于主閥芯時，被設計一定角度，主閥芯，轉換成水平方向左右的力，又通過次閥芯，密封盤緊壓兩閥座，形成雙陰斷密封，密封不泄漏，力矩小，開關閥門密封結合面無摩擦，從根本上解決了閥芯在閥體卡死或打不開的弊病現象。
2.氣動執行機構采用活塞式機構，電磁閥作為控制氣缸上下部分的進氣，排氣的切換元件，以控制啟閉件作垂直上下位移，控制閥門開啟與關閉的目的，
3.配用回訊器用于發送閥門開關狀信號，電磁閥實現遠距離控制，集中控制，自動控制，和現場操作。
4.氣動執行機構，靈活可靠氣動---手動轉動機構，直接地進行由氣動至手動，或手動至氣動的操作方式轉換過程。
5.閥啟閉狀態的現場指示，上裝的外伸示指示桿的上升和下降，標志閥門全開時(外伸指示桿位于 高位置)，閥門全關閉時（外伸指示桿位于 低位置）。
6.帶彈簧復位的單作用氣動裝置或空氣罐系列確保電源，氣源時故障自動開關，安全，可靠，訊速，環保，節能。
注：實用專利號：ZL200920113118.X
